Шлюзовые затворы

В ряде производств, в течение технологического процесса необходимо осуществлять дозированную и контролированную подачу сыпучих материалов, для этого применяют роторные питатели. Их другое название – шлюзовые затворы.

• Это оборудование интегрируется в технологические линии самых разных производств и позволяет с необходимой производительностью подавать сыпучие материалы из бункеров, циклонов, разгрузителей, силосов и других подобных устройств.
• Особо важное свойство роторных питателей – их совместимость с транспортными установками пневматического типа. Причем давление в последних в момент работы может быть как значительно выше, так и ниже атмосферного.

• Устройство шлюзового затвора

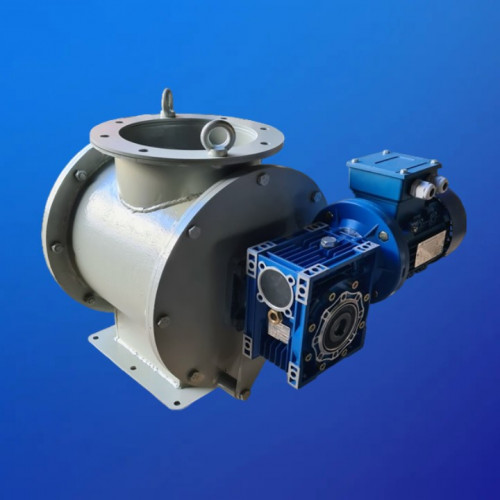

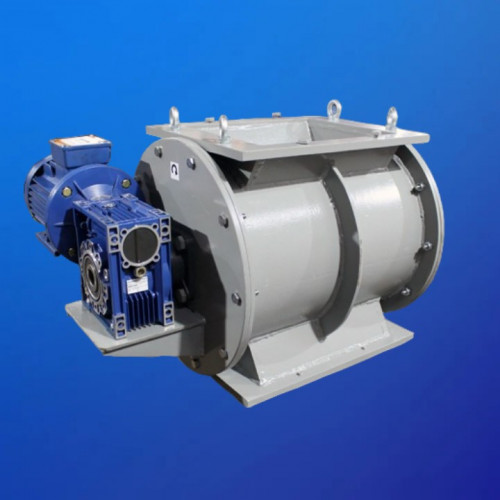

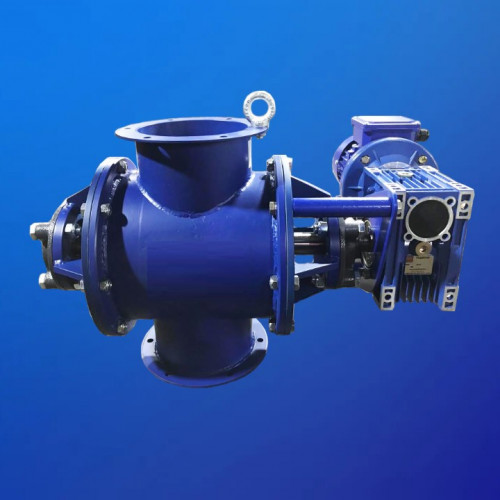

  Роторный питатель состоит из корпуса, лопастного ротора и мотора-редуктора. Корпус снабжен фланцами для крепления.

  • Лопастной ротор представляет собой основной элемент роторного питателя. Он обеспечивает минимальные зазоры, что способствует выгрузки материалов без потерь и просыпи.
  • Мотор-редуктор: питатель работает на электромеханическом приводе, который обеспечивает необходимую скорость вращения. В данной модели используется редуктор червячного типа.
  • Корпус обеспечивает целостность оборудования и благодаря фланцам позволяет легко и точно встраивать шлюзовой затвор в технологическую линию. Корпус имеет две горловины: входную (загрузочную) и выходную (разгрузочную), расположенные вертикально.

  Технические характеристики шлюзовых затворов

  Характеристика	VT SHZ-1.5	VT SHZ-3	VT SHZ-3.5	VT SHZ-4.6	VT SHZ-7	VT SHZ-7.4	VT SHZ-11.3	VT SHZ-12,8	VT SHZ-15	VT SHZ-22.5	VT SHZ-25	VT SHZ-26,5	VT SHZ-40
  Максимальная производительность по транспортируемому продукту, м3/час	1,5	3,0	3,5	4,6	7,0	7,4	11,3	12,8	15,0	22,5	25,0	26,5	40
  Мощность электродвигателя, кВт	0,25	0,25	0,25	0,37	0,55	0,37	0,55	0,55	0,75	0,75	1,1	1,1	1,5
  Частота вращения ротора, об/мин	11,3	18	9	28	14	18	28	11,3	23,3	28	20	18	28
  Крутящий момент, Нм	110	81	133	83	315	126	129	294	212	184	400	414	384
  Масса, кг	не более 60	60	75	60	120	75	75	190	120	120	182	190	190
