ДИСПЕТЧЕРИЗАЦИЯ СИСТЕМ ЭЛЕКТРОСНАБЖЕНИЯ. АСДУ

Назначение и область применения АСДУ

·  Постоянный контроль и оперативное управление оборудованием системы электроснабжения объекта;

·  Визуальное отображение всех элементов системы электроснабжения на АРМ диспетчера;

·  Регистрация событий, ведение журнала аварий и действий диспетчера;

·  Повышение эксплуатационных характеристик оборудования систем электроснабжения, повышение надежности и безопасности объекта за счет современных структурных решений АСДУ;

·  Повышение уровня безаварийного функционирования оборудования;

·  Повышение уровня автоматизации операций учета, контроля, управления и защиты оборудования электроснабжения;

·  Повышение надежности функционирования системы, ликвидации и локализации аварий за счет централизации и автоматизации управления;

·  Создание АРМ диспетчеров, соответствующих современному подходу к построению автоматизируемых рабочих мест на базе персональных электронных вычислительных машин;

·  Обеспечение возможности информационного обмена между АСДУ и сторонними системами объекта BMS.

Все проектные решения соответствуют действующим нормам и правилам безопасности для электроустановок. При проектировании системы используются следующие действующие ГОСТы и инструкции:

2.ххх – ЕСКД;

24.ххх – Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы;

34.ххх – Информационная технология. Комплекс стандартов на автоматизированные системы;

РД 50-34.698-90 – Методические указания. Информационная технология. Комплекс стандартов и руководящих документов на автоматизированные системы. Автоматизированные системы. Требования к содержанию документов;

7ПУЭ – Правила устройства электроустановок. Описание системы

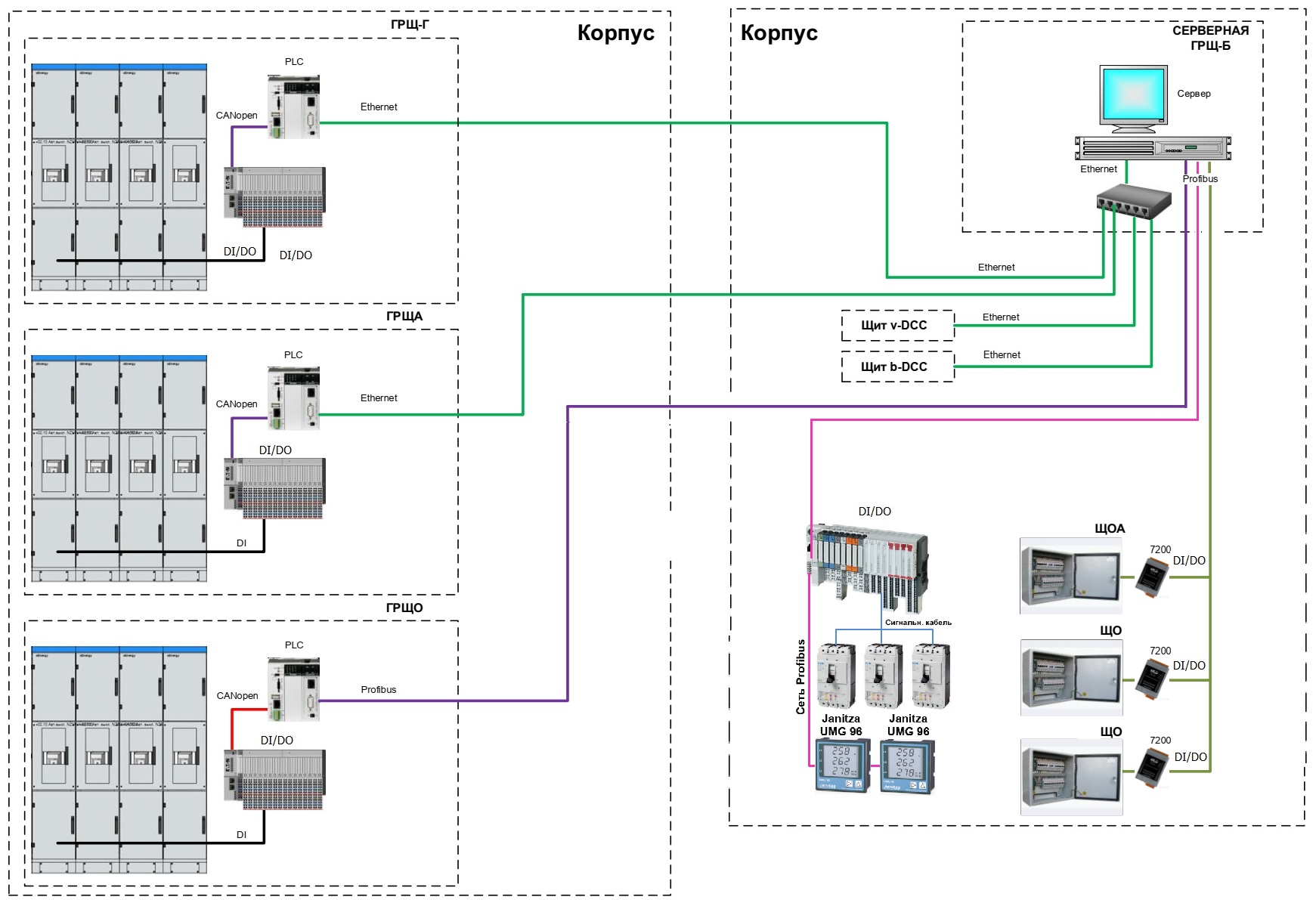

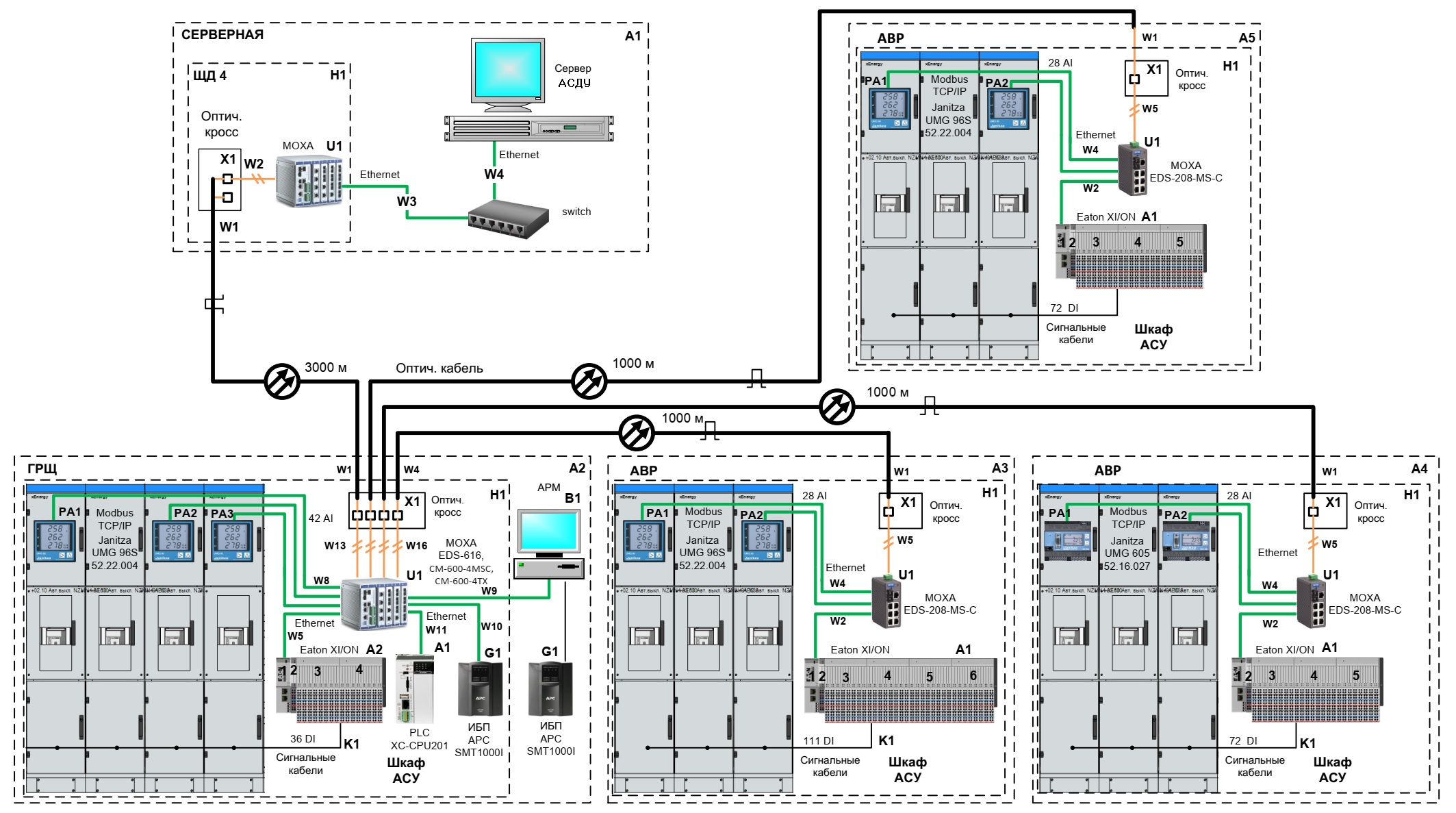

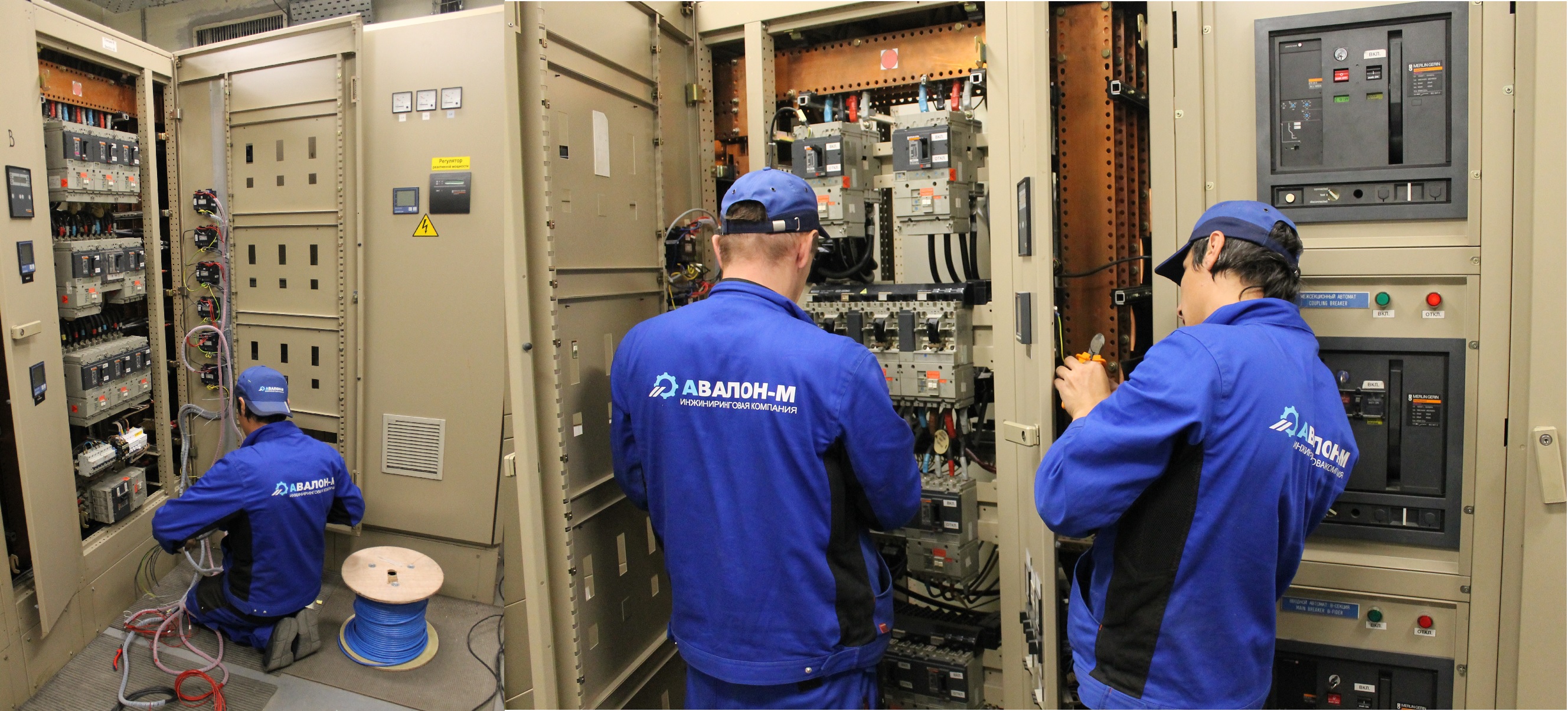

Система АСДУ построена по распределенному принципу и имеет многоуровневую структуру. Все оборудование системы объединено в сеть Ethernet.

В состав стандартной АСДУ электроснабжения входит следующее оборудование и компоненты:

·  Серверная станция;

·  Щиты диспетчеризации с программируемыми логическими контроллерами (PLC) и модулями ввода-вывода сигналов.

·  Сетевые коммутаторы, маршрутизаторы;

·  Оборудование систем связи;

·  Автоматизированное рабочее место (АРМ) диспетчера

Серверная станция производит сбор данных от контроллеров и запись всех технологических сигналов и параметров системы АСДУ электроснабжения, в том числе аварийных и предупредительных, ведется архивирование в базу данных.

Основные технические решения

·  Решения по структуре системы, подсистем, средствам и способам связи для информационного обмена между компонентами системы, подсистем

·  АСДУ реализуется с использованием передовых технологий автоматизации. АСДУ строится как открытая система, позволяющая наращивание выполняемых функций и модернизацию отдельных элементов системы в процессе эксплуатации.

·  В качестве основных аппаратных и инструментальных программных средств используется продукция свободно продаваемая на территории РФ – которая успешно используется в мировой практике и в России для решения задач управления, диспетчеризации и мониторинга.

·  Аппаратура и инструментальные программные средства разрешены к применению на территории Российской Федерации, аттестована органами Госстандарта РФ и Госгортехнадзора РФ;

·  Программные средства, базирующиеся на открытых протоколах обмена, обеспечивают свободно реализуемые интерфейсы связи с системой управления.

·  Контроллер позволяет получать оперативную диагностическую информацию о состоянии системы диспетчеризации и своевременно реагировать на аварийные ситуации.

·  Система предусматривает работу, в полностью автоматическом режиме 24/7;

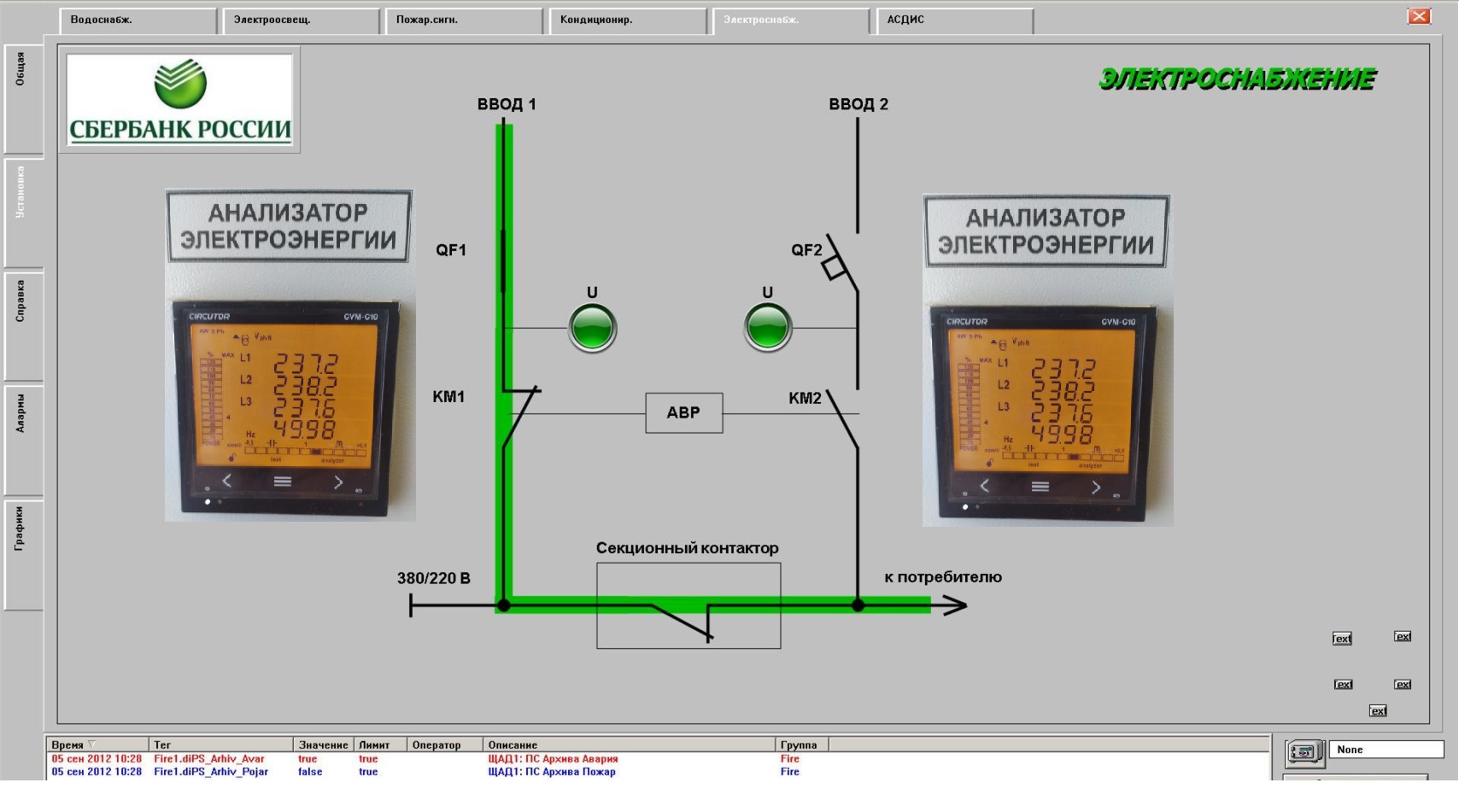

·  Система осуществляет контроль и диагностику оборудования систем электроснабжения, с возможностью отображения на мнемосхеме оперативной информации о состоянии оборудования и возникающих аварийных ситуациях.
