ДИСПЕТЧЕРИЗАЦИЯ ТРАНСФОРМАТОРНЫХ ПОДСТАНЦИЙ ТП/КТП


Автоматизированная система диспетчеризации и мониторинга трансформаторных подстанций ТП/КТП.

 Система диспетчеризации и мониторинга предназначена для дистанционного оперативного контроля за работой трансформаторной подстанции и обеспечивает эксплуатирующий персонал полной информацией о состоянии оборудования КТП и режимах работы системы электроснабжения, авариях и нарушениях технических характеристик.

 Назначение системы диспетчеризации и мониторинга КТП

                ·       Оперативный контроль и дистанционное управление основным оборудованием трансформаторной подстанции;

·       Отображение всех элементов системы электроснабжения на рабочем месте диспетчера (АРМ диспетчера);

·       Световая и звуковая сигнализация аварий, внештатных событий на рабочем месте диспетчера, видеостене;

·       Регистрация событий, ведение журнала аварий и журнала действий диспетчера;

·       Повышение уровня безаварийного функционирования оборудования;

·       Обеспечение возможности информационного обмена между системой диспетчеризации и мониторинга КТП и сторонними системами объекта, например централизованной системой диспетчеризации здания.



Описание системы

 Система диспетчеризации и мониторинга КТП позволяет интегрировать в единую систему различные системы и оборудование:

     ·       Микропроцессорные РЗА AREVA, ABB, SIEMENS, Schneider Electric, GE, а также любые отечественные РЗА со стандартными промышленными протоколами обмена данными;

·       Анализаторы мощности ABB, SIEMENS, Schneider Electric, Janitza, Circutor, Меркурий и др. со стандартными промышленными протоколами обмена данными;

·       Выключатели и разъединители;

·       Трансформаторы;

·       Шкафы оперативного тока;

·       Преобразователи сигналов и датчики (температуры, влажности, тока, напряжения  и др.);

·       Вспомогательные и инженерных систем (вентиляция, освещение, охранно-пожарная сигнализация и др.).

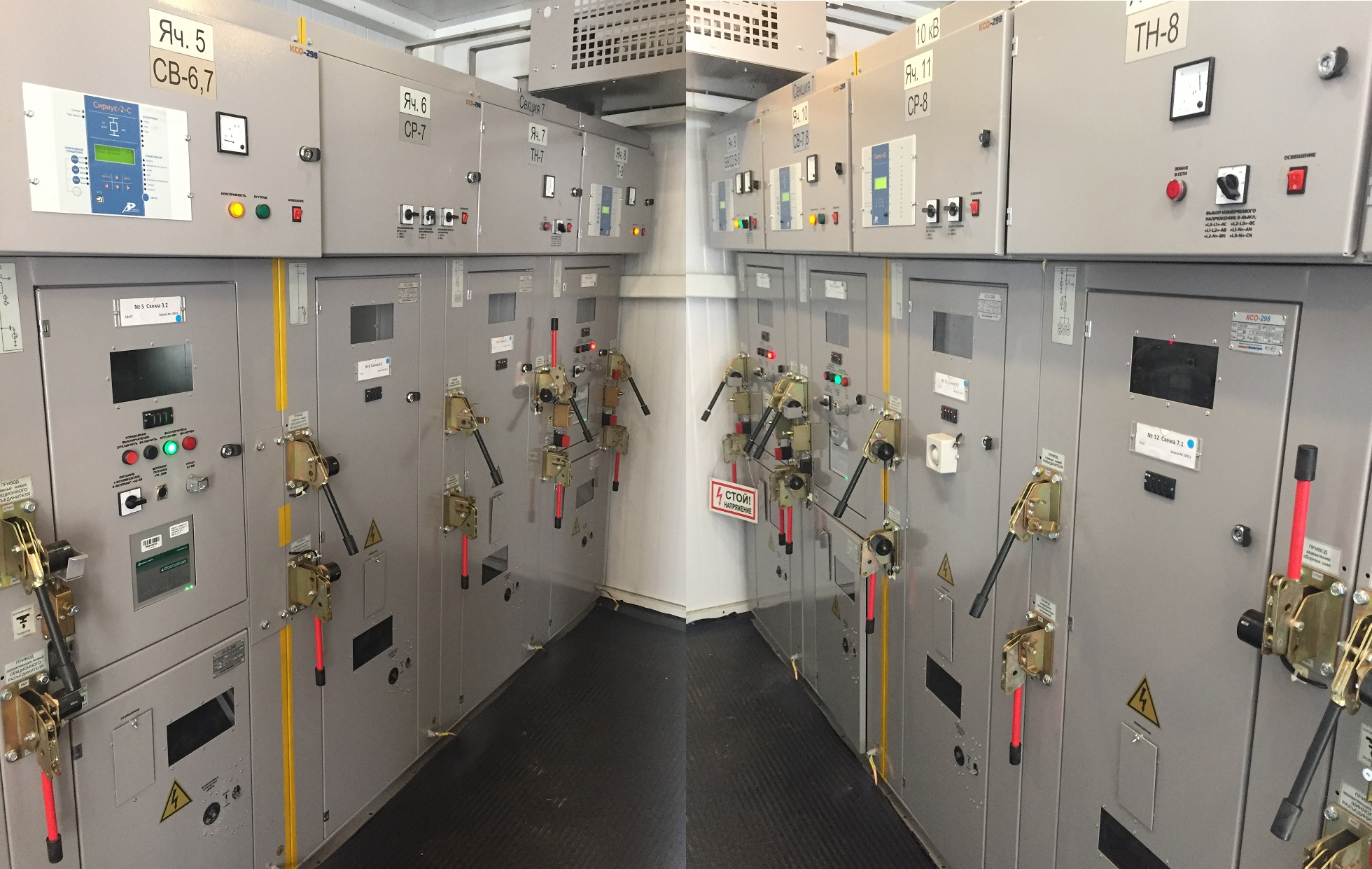

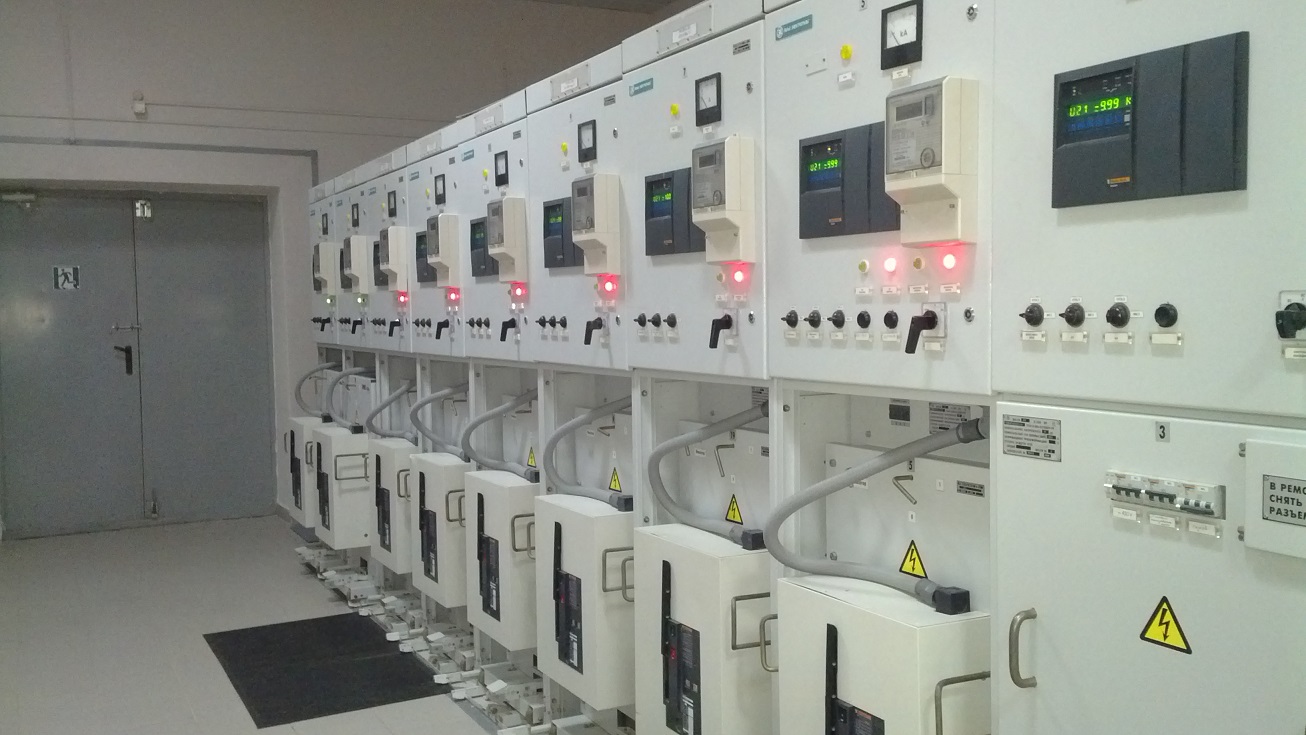

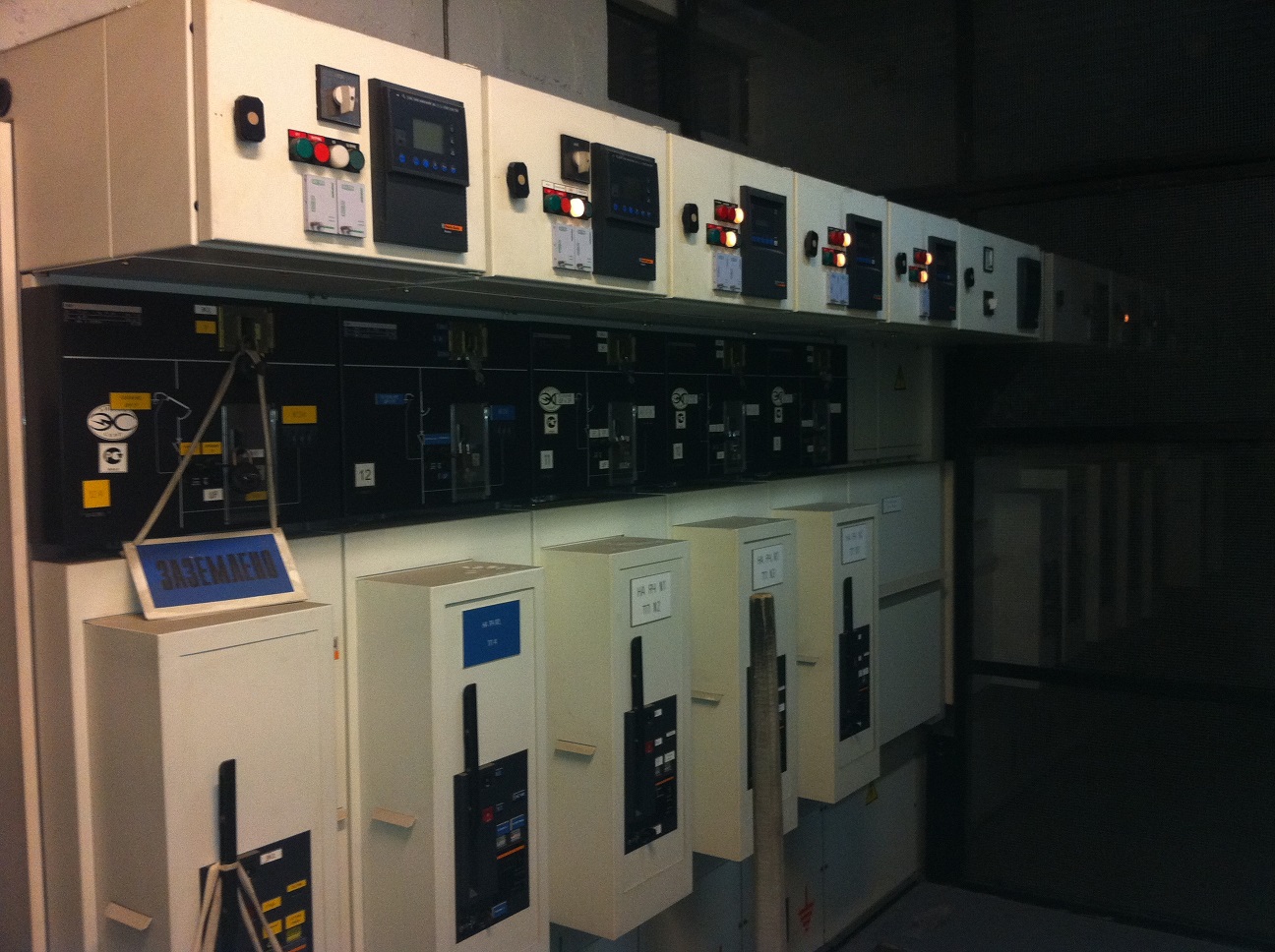

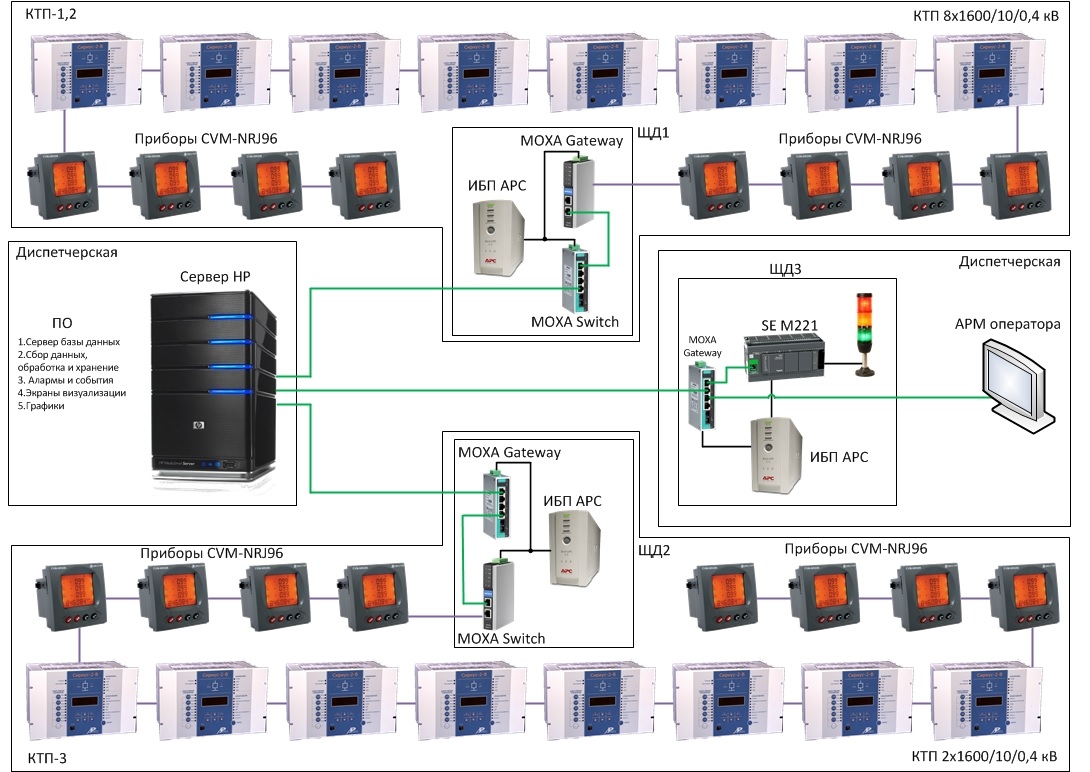

Система диспетчеризации построена по распределенному принципу и имеет многоуровневую структуру. Все оборудование системы объединено в сеть Ethernet.

В состав стандартной АСДУ электроснабжения входит следующее оборудование и компоненты:



·       Серверная станция;

·       Щиты диспетчеризации с программируемыми логическими контроллерами (PLC) и модулями ввода-вывода сигналов;

·       Сетевые коммутаторы, маршрутизаторы;

·       Оборудование систем связи;

·       Автоматизированное рабочее место (АРМ) диспетчера.



Серверная станция производит сбор данных от контроллеров и запись всех технологических сигналов и параметров оборудования КТП, в том числе аварийных и предупредительных, ведется архивирование в базу данных.







Приложение (программное обеспечение системы диспетчеризации КТП) предназначено для дистанционного мониторинга КТП на АРМ в диспетчерской и контроля следующих параметров КТП:



·     состояние ячеек,

·     параметры терминалов РЗА,

·     положение выключателей  и разъединителей 0,4кВ,

·     параметры анализаторов мощности,

·     температура трансформаторов,

·     состояние вспомогательных  и инженерных систем;

·     температура и влажность воздуха в помещении и др.;

·     температура воздуха в каждой трансформаторной ячейке;

·     температура воздуха в помещении (в нескольких точках);

·     ток по фазам в каждой ячейке;

·     частота;

·     напряжение фазное и линейное;

·     коэффициент мощности;

·     активная мощность по фазам и суммарная;

·     реактивная мощность по фазам и суммарная;

·     полная мощность суммарная;

·     положение выключателей;

·     более 500 параметров каждой ячейки КТП.

Приложение обеспечивает выполнение следующих функций:

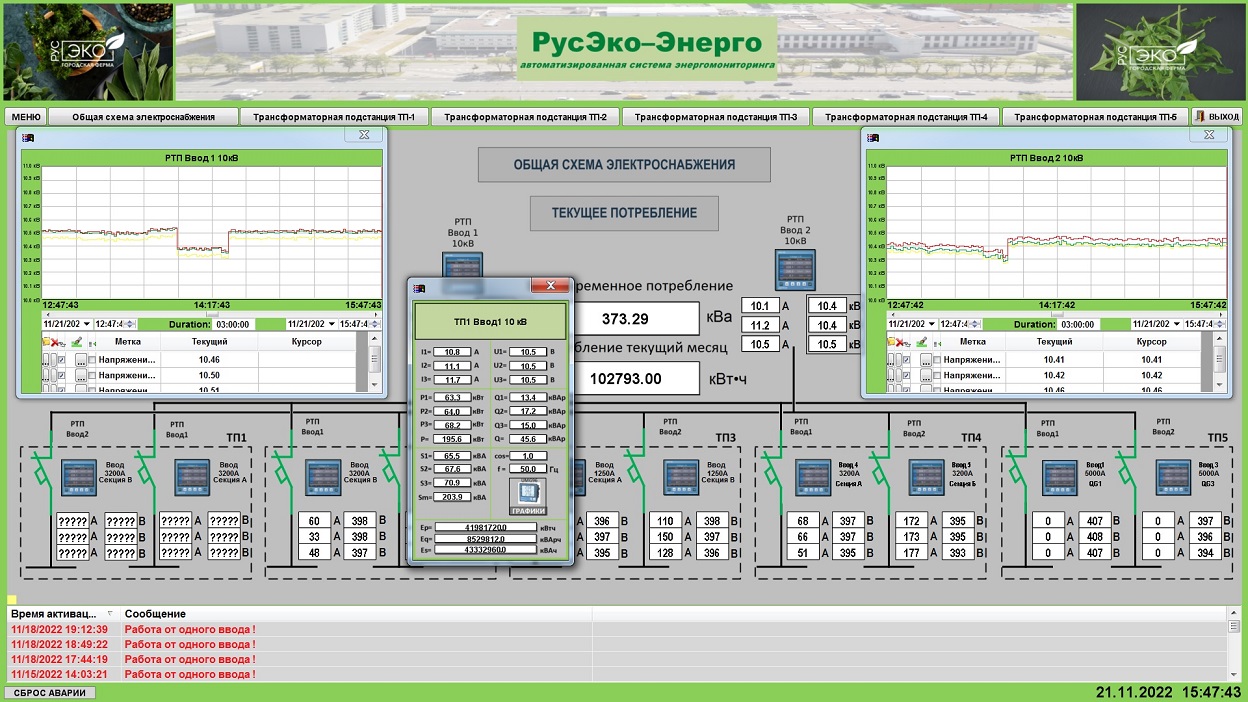

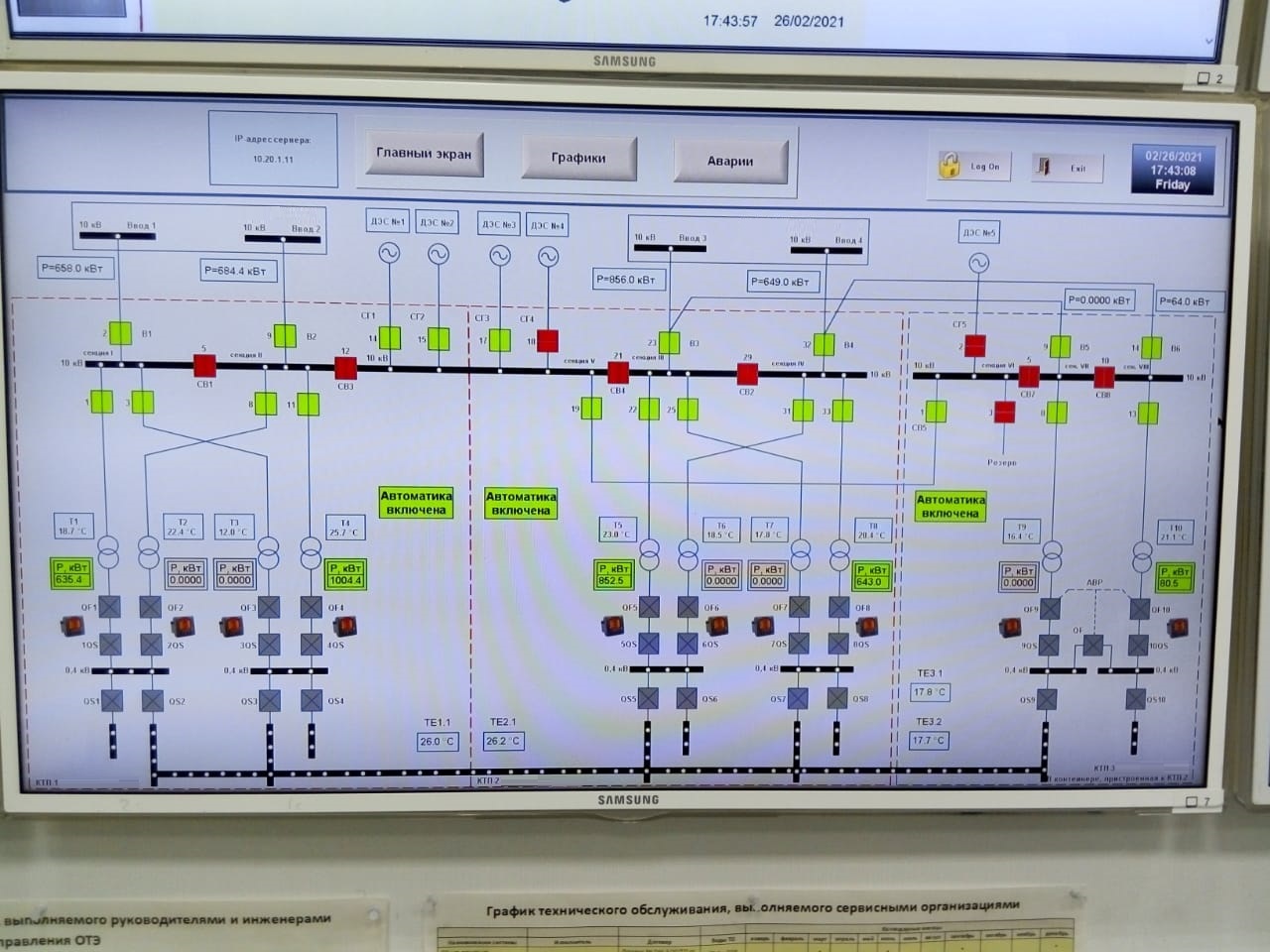

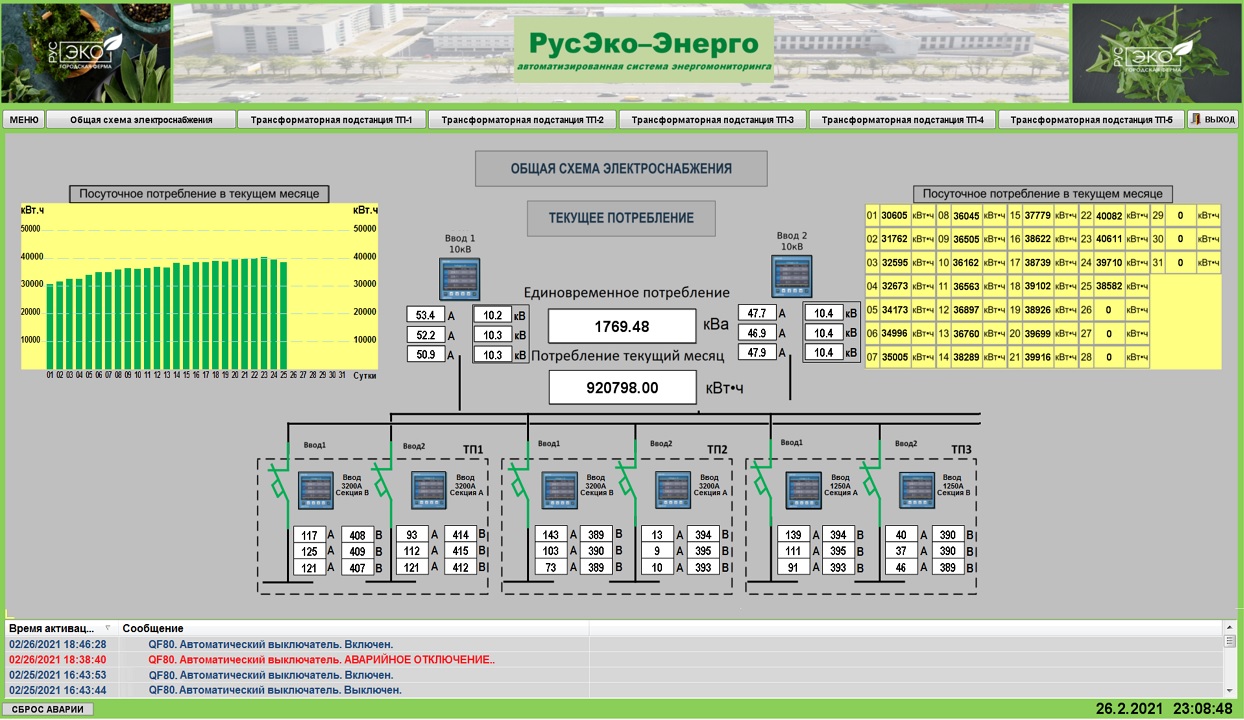

                  · отображение состояния в виде мнемосхемы режима работы КТП и информации о параметрах и состоянии оборудования КТП;

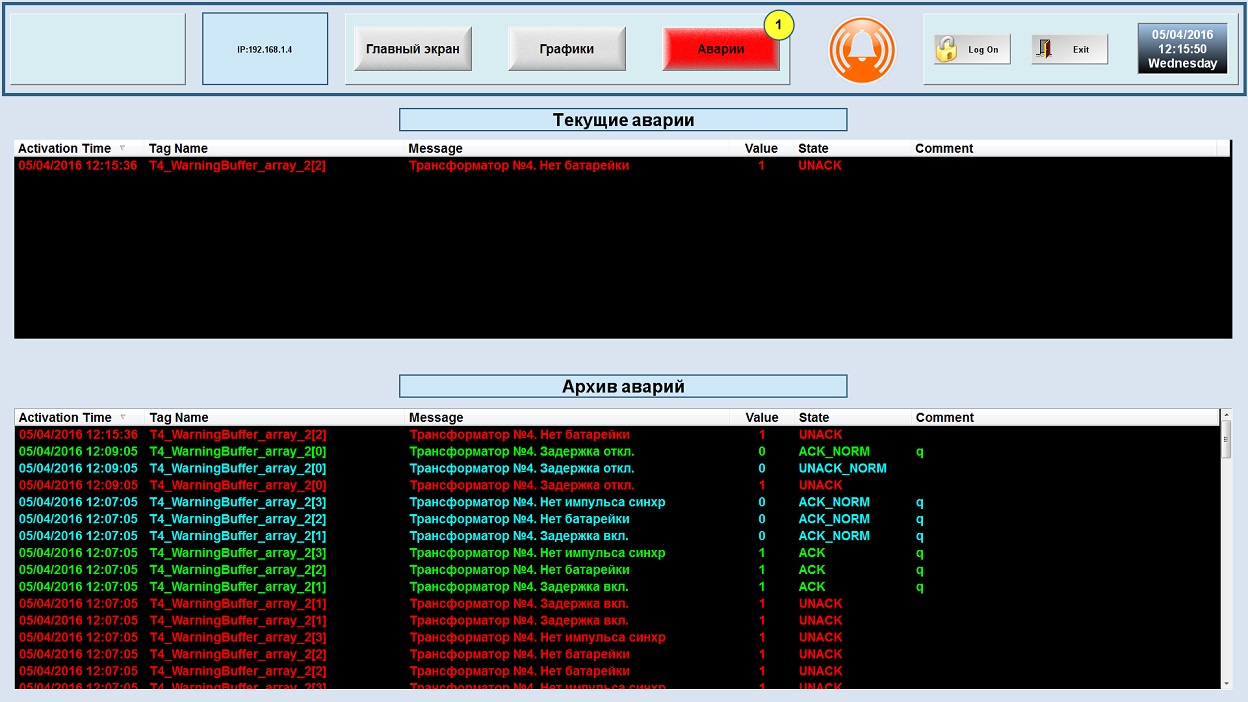

    · сообщения об аварийных ситуациях и действиях по ним;

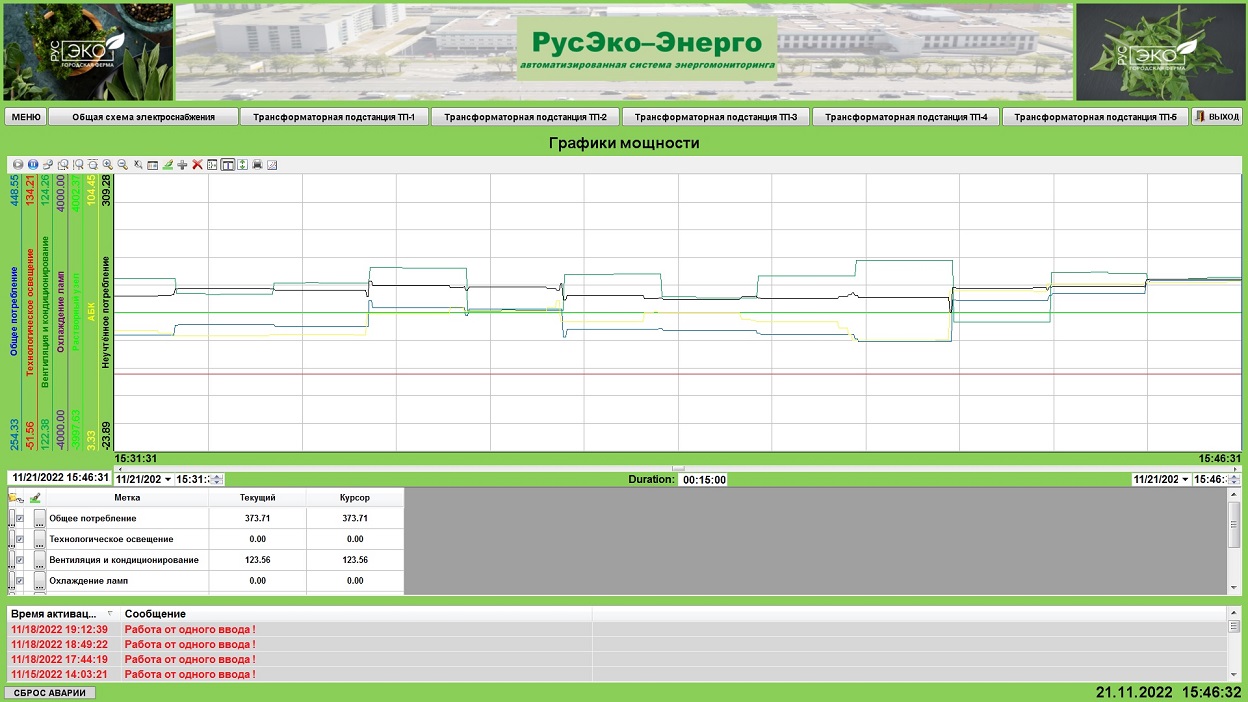

    · архив всех событий и параметров;

    · дублирование сообщений аварийных сигналов от КТП свето-звуковой сигнализацией в помещении диспетчерской.




Система предусматривает работу, в полностью автоматическом режиме 24/7.

Система осуществляет контроль и диагностику оборудования трансформаторных подстанций, с возможностью отображения на мнемосхеме оперативной информации о состоянии оборудования и возникающих аварийных ситуациях.

Режим функционирования системы диспетчеризации и мониторинга КТП круглосуточный, непрерывный.



Обращайтесь к нашим специалистам. Выполним работы по созданию автоматизированной системы диспетчеризации/мониторинга ТП/КТП.

Телефон для связи: 8-495-212-06-86, mail: info@avalonm.ru
