Вальцовка листового металла: технология, возможности и применение
Вальцовка — это процесс пластической деформации листового металла, позволяющий придавать заготовкам цилиндрическую, коническую или сложную криволинейную форму. Эта технология незаменима в машиностроении, судостроении, энергетике и других отраслях, где требуются изделия с точной геометрией. Современное оборудование обеспечивает обработку металла толщиной от 1 до 20 мм и создание изделий диаметром от 100 мм до 3000 мм, что делает процесс универсальным для решения задач любой сложности.

Принцип работы и виды вальцовки

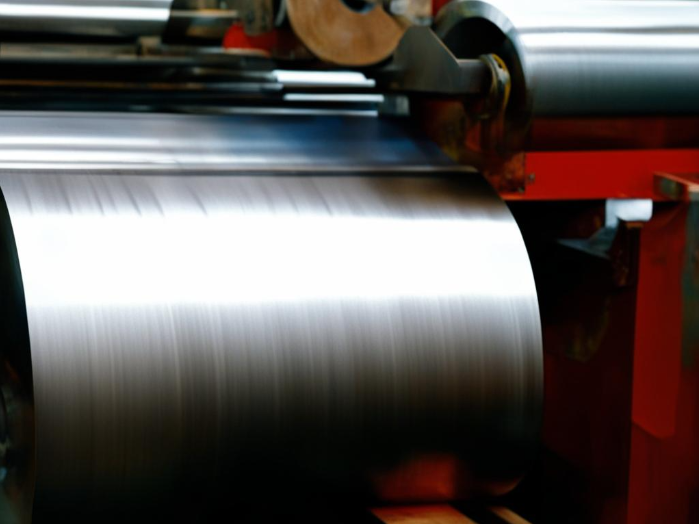

Процесс выполняется на специальных станках — листогибочных вальцах. Заготовка последовательно пропускается через систему вращающихся валков, которые постепенно изгибают металл до заданного радиуса. Основные типы станков:

Трехвалковые: Подходят для простых цилиндрических форм.
Четырехвалковые: Обеспечивают более точную гибку, минимизируют «прямой участок» на краях листа.
Симметричные и асимметричные: Вторые позволяют работать с заготовками разной толщины и сложными профилями.

Ключевые параметры оборудования:

Максимальная толщина металла: 20 мм (для углеродистой стали).
Диапазон диаметров гибки: 100–3000 мм.
Длина обрабатываемого листа: До 6–8 метров (зависит от модели станка).

Материалы и их особенности

Вальцовке подвергаются:

Конструкционные стали (включая нержавеющие марки).
Алюминиевые сплавы.
Медь и латунь.
Титан (требует предварительного нагрева).

Чем толще металл и меньше радиус гибки, тем выше требуемое усилие станка. Например, для стали толщиной 20 мм и диаметра 100 мм необходимо оборудование с усилием не менее 2000 тонн.

Преимущества технологии

Высокая точность: Современные ЧПУ-вальцы обеспечивают отклонение до ±0,1 мм.
Сохранение прочности: Отсутствие сварных швов в готовых изделиях повышает надежность конструкций.
Экономия материала: Минимизация обрезков за счет оптимизации раскроя.
Гибкость настроек: Возможность гибки под переменным углом (для конических элементов).

Области применения

Трубопроводы и емкости: Изготовление обечаек для котлов, цистерн, дымоходов.
Судостроение: Корпуса судов, элементы палубных надстроек.
Архитектура: Декоративные фасадные панели, козырьки, купола.
Автомобилестроение: Глушители, топливные баки, детали шасси.
Энергетика: Сегменты ветрогенераторов, кожухи для турбин.

Пример: На станке с возможностью гибки до 3000 мм изготавливают секции для промышленных дымовых труб. Толщина стали 12 мм и точный радиус обеспечивают устойчивость конструкции к ветровым нагрузкам.

Контроль качества

Готовые изделия проверяют по критериям:

Радиус гибки (соответствие чертежу).
Отсутствие дефектов: вмятины, трещины, «оранжевая корка» (окисление при горячей вальцовке).
Геометрия сечения: равномерность толщины стенки.

Для ответственных конструкций применяют 3D-сканирование или шаблоны-калибры.

Современные тенденции

Автоматизация: ЧПУ-управление сокращает время настройки и риск ошибок.
Гибридные станки: Комбинация вальцовки с лазерной резкой для комплексной обработки.
Экологичность: Использование систем рециркуляции СОЖ (смазочно-охлаждающих жидкостей).

Заключение
Вальцовка листового металла — это технология, объединяющая многовековой опыт кузнечного дела и инновации цифровой эпохи. Возможность работать с широким диапазоном толщин и диаметров делает ее ключевым звеном в цепочке металлообработки. Правильный выбор оборудования, учет свойств материала и соблюдение стандартов гарантируют получение изделий, которые выдерживают экстремальные нагрузки и служат десятилетиями.
