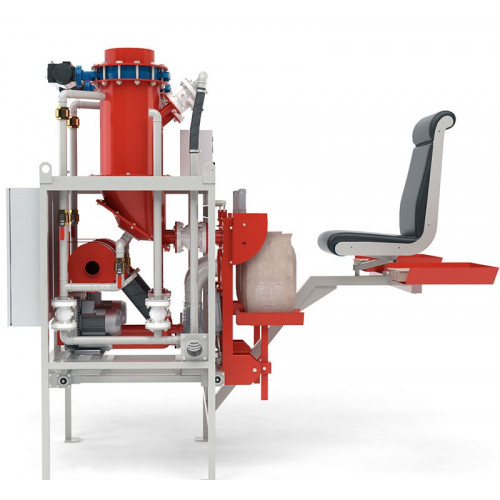

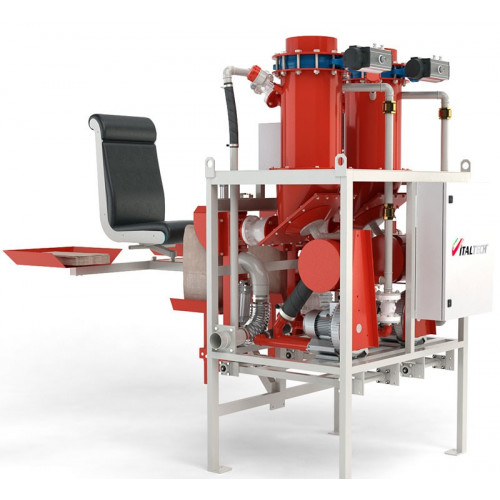

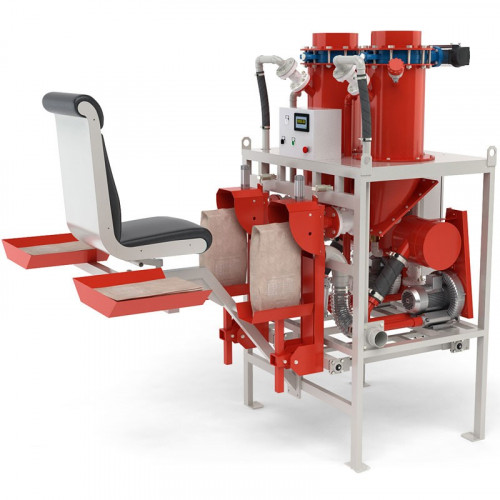

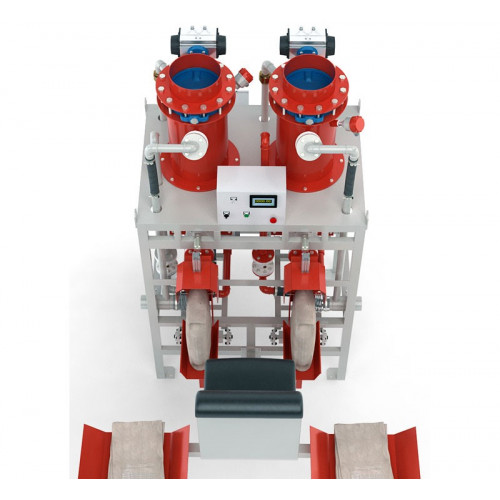

Станция фасовки клапанных мешков AEROPACK DUO FS-02

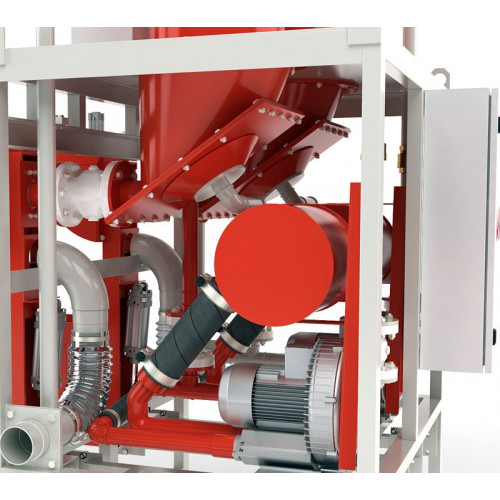

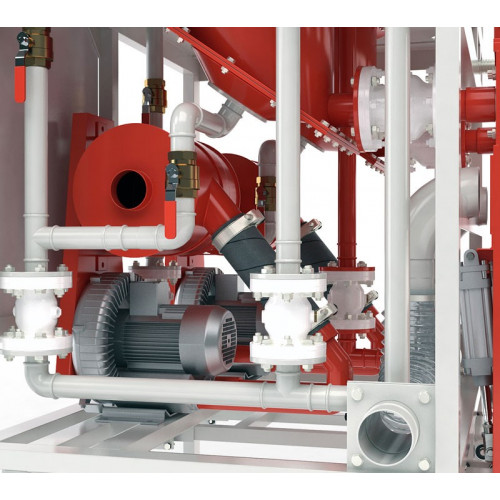

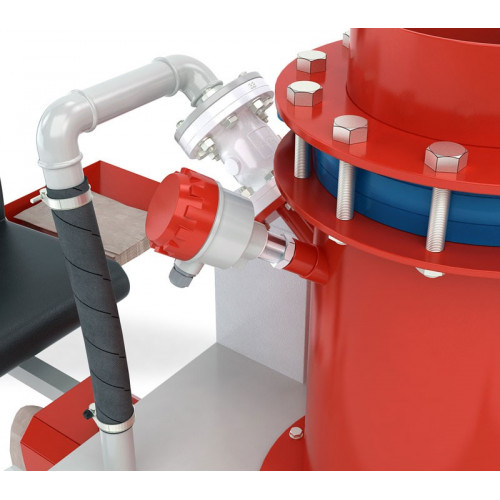

Подготовленный для фасовки материал загружается из промежуточного бункера станции фасовки через приемное отверстие, перекрываемое заслонкой, в камеру пневмонагнетателя. По сигналу от датчика уровня, встроенного в камеру пневмонагнетателя заслонка закрывается и в камеру подается сжатый воздух, образуя аэровоздушную смесь, которая через открытый дозирующий пневмоклапан и загрузочный патрубок транспортируется в мешок.

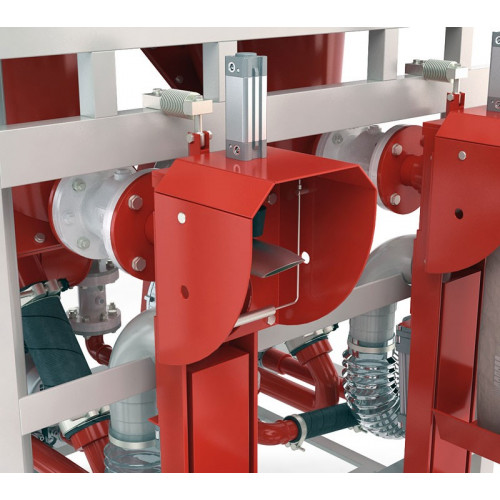

Дозирование продукта - весовое, осуществляется по принципу "брутто", продукт непрерывно взвешивается вместе с мешком по мере его наполнения. После взвешивания нужного количества материала в мешке, дозирующий пневмоклапан закрывается, препятствуя поступлению материала в мешок, срабатывает пневмоцилиндр прижима, освобождая клапан мешка и пневмоцилиндр механизма сброса, опуская лоток с наполненным мешком вниз. Мешок под собственным весом под углом 90 град сваливается на транспортерную ленту ленточного конвейера и по нему поступают в склад готовой продукции. Для погрузки мешков могут использоваться ленточные транспортеры (конвейеры) серии "LK".

Производительность станции фасовки непосредственно связана с величиной дозы фасуемого продукта. При фасовке продукта с насыпным весом 1000 кг/м³ в мешки по 50 кг, она составляет около 18 т/час. Существенное влияние на скорость фасовки оказывают свойства фасуемого продукта.

Независимая настройка давления сжатого воздуха, подаваемого в наполнительный канал позволяет использовать станцию фасовки для работы с разными, в том числе трудными с точки зрения фасовки, продуктами. Свободное сечение дозирующего клапана в режиме "тонкого" потока регулируется, что дает возможность настраивать погрешность дозирования в требуемом диапазоне. Наполняемые мешки с материалом опираются на стационарную опору.

Операции, осуществляемые на станции фасовки AEROPACK DUO FS-02:

·       прижим пустого мешка к основанию загрузочного патрубка;

·       контроль наличия мешка в зоне дозирования (опция);

·       "обнуление" тары;

·       подача продукта в камеру пневмонагнетателя;

·       подача сжатого воздуха в камеру пневмонагнетателя;

·       наполнение "полным" потоком;

·       досыпка "тонким" потоком;

·       сброс давления в камере;

·       сброс наполненного мешка.

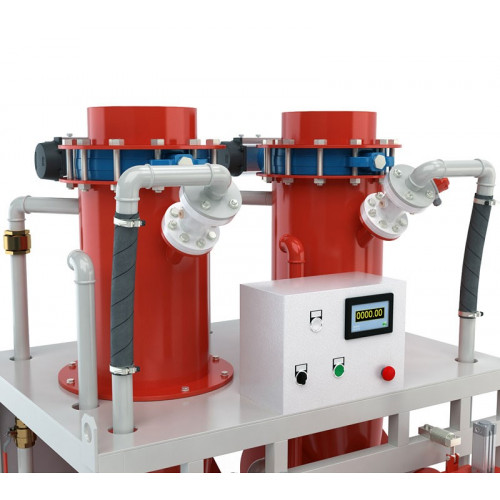

Управление станцией фасовки клапанных мешков осуществляется с лицевой панели шкафа автоматизированного управления САУ AEROPACK LOGIC. Управление осуществляется в полуавтоматическом режиме.
