Автоматизированная система увлажнения зерна

Автоматизированная система увлажнения зерна

0 202

Автоматизированная система увлажнения зерна применяется в зерноочистительном отделении мукомольного (предприятия) завода. Система позволяет стабилизировать процесс увлажнения и отволаживания зерна, постепенно увеличивая влажность зерна от центральной части к оболочкам зерна на 1-м, 2-м этапах увлажнения и доувлажнении, уменьшить колебания влажности зерна перед первой драной системой до ±0.5% и обеспечить оптимальный технологический процесс в размольном отделении.

 Назначение

Автоматизированная система увлажнения зерна предназначена для обеспечения стабильной влажности зерна перед размольным отделением мукомольного завода. Система увлажнения состоит из 3 (трех) подсистем, которые обеспечивают поэтапное увлажнение зерна:

  • 1-й этап увлажнения. Подъем влажности зерна 0,5-5%;
  • 2-й этап увлажнения. Подъем влажности зерна 0,2-2%;
  • 3-й этап увлажнения. Подъем влажности зерна 0,05-0,5%.

Состав

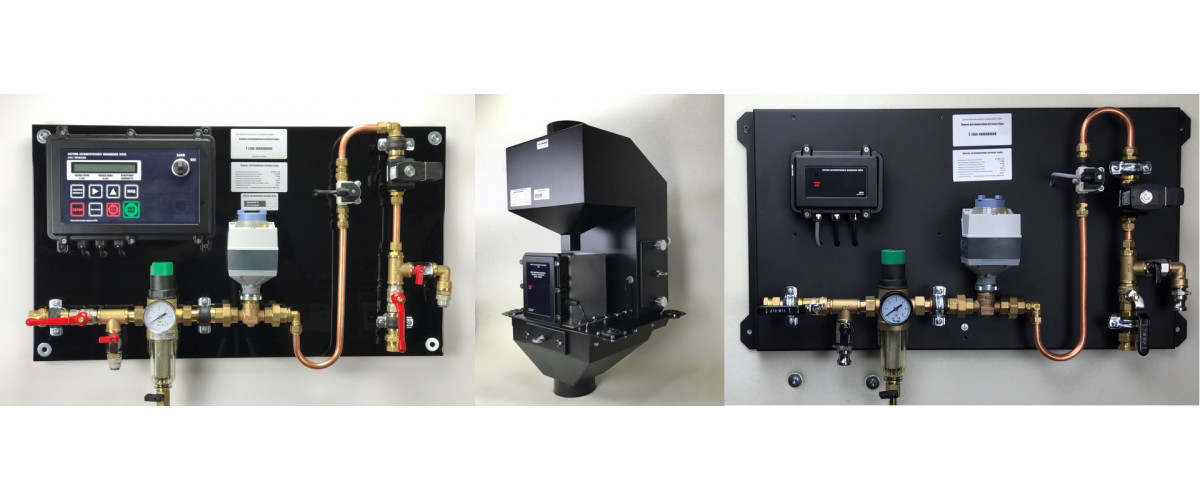

 Состав оборудования автоматизированной системы увлажнения зерна:

  • Поточный датчик измерения расхода и влажности зерна - 3шт. (по одному датчику на каждый этап увлажнения);
  • Панель регулирования расхода воды - 3шт;
  • Пульт управления  - 3шт;
  • Блок питания - 3шт;
  • Кабели питания, сигнальные, контрольные, заземления - 3 комплекта;

Принцип действия

В поточный измеритель поток зерна под действием силы тяжести поступает из емкости или нории. В измерителе поток зерна разделяется на два: один поток направляется в измерительную камеру через систему стабилизации скорости потока, а второй поток направляется на тензометрический лотковый расходомер.

      Поточный измеритель представляет собой статическую конструкцию, не имеющую движущихся и колеблющихся деталей и узлов, что позволяет добиться высокой надежности работы датчика в условиях запыленности, абразивности и вибраций.

      Предварительная стабилизация скорости потока зерна через измерительную камеру с помощью тормозных жалюзи и конусных воронок позволяет обеспечить равномерную плотность зерна, постоянно проходящего сверху вниз через измерительную камеру. В измерительной камере влажность зерна измеряется с помощью специализированного датчика с высокой разрешающей способностью.

      Сигналы с поточного измерителя (влажность, температура, расход зерна) передаются по кабелю (токовая петля 4 – 20 мА в местный пульт управления, находящийся на одной панели с устройством для регулирования расхода воды. На основе введенных данных по заданию влажности и сигналов поточного измерителя в контроллере формируется команда для управления расходом воды, поступающей в аппрарат для увлажнения зерна. Автоматический регулятор расхода воды реализован на пропорциональном регулируемом седельном линейном клапане SIEMENS с управляющим сигналом 4 – 20 мА  и  высокоточном расходомере воды.

    Для дистанционного управления увлажнением зерна местный пульт управления можно установить в диспетчерской, соединив его с помощью кабелей с поточным измерителем и панелью регулирования расхода воды.

Варианты исполнения автоматизированной системы увлажнения зерна

 Характеристики оборудования

Поточный датчик измерения расхода и влажности зерна

Наименование параметра
Расход зерна3 – 12 т/ч
Диапазон измерения влажности зерна9 – 15 %
Диапазон измерения температуры зерна-10 град С до + 60 град С
Метод измерения расхода зернаТензометрический лотковый расходомер
Метод измерения влажностиСпециальный метод
Погрешность измерения расхода зерна2 %
Погрешность измерения влажности0,5 %
Погрешность измерения температуры1,5 %
Напряжение питания+ 24 В
Потребляемая мощность5 Вт
Выходные сигналы влажности, температуры, расхода зернаТоковая петля 4 – 20 мА
Электрическая защита электронных блоковIP 65
Кабель связи с местным пультом управления4-х парная витая пара в экране
Соединение электронных блоков с кабелемГерметичный разъем РУ07 с защитой IP 65
Диаметр входных и выходных самотеков120 мм
Материал изготовления измерителяСталь, толщина 2 мм, порошковая окраска
МонтажБоковые кронштейны с виброгасящими элементами
Режим работыНепрерывный
Габаритные размеры- высота- глубина- ширина 800400300
Температура окружающей среды0 до + 50 град С
Относительная влажность воздухаДо 85 %
РазмещениеНад аппаратом для увлажнения
Минимальная высота между выходным фланцем бункера или нории и аппаратом для увлажнения900 мм



Панель регулирования расхода воды

Номер этапаЭтап IЭтап IIЭтап III
Регулируемый диапазон расхода воды, л/ч40 - 60060 - 3006 - 80
Максимальная температура воды на входе60 град С
Максимальное давление воды на входе10 бар
Рабочий диапазон давления воды на входе 1 – 5 бар
Погрешность дозирования расхода воды1 %
Напряжение питания регулирующего клапана+ 24 В
Управляющий сигнал регулирующего клапанаТоковая петля 4 – 20 мА
Напряжение питания расходомера+ 24 В
Выходной сигнал расходомераИмпульсный
Напряжение питания отсечного клапана+ 24 В
Режим работыНепрерывный
Габаритные размеры панели, мм700х400х150
Вес8 кГ
Температура окружающей средыOт 0 до 50 град С
Присоединение к магистрали водыМуфтовое соединение американка 1/2
Материалы, соприкасающиеся с водойЛатунь, EPDM, FPM (витон), PVDF, арнит



Техническая характеристика местного пульта управления процесса увлажнения

Напряжение питания+ 24 В
Потребляемая мощность25 Вт
Степень электрической защитыIP 65
Входные сигналы: влажность, температура, расход зернаТоковая петля 4 – 20 мА
Режимы работы1.     Калибровка- измерителя влажности- тензометрического лоткового расходомера      2.   Рабочий режим – увлажнение зерна в потоке      3.   Промывка элементов дозирования
Ввод данныхКнопочная клавиатура на лицевой панели, степень защиты IP 65Не чувствительна к воде и пыли
