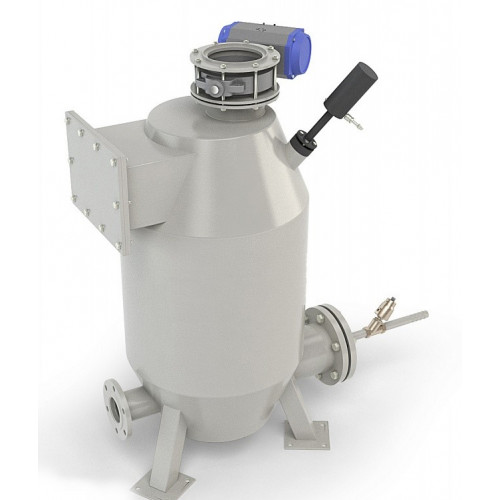

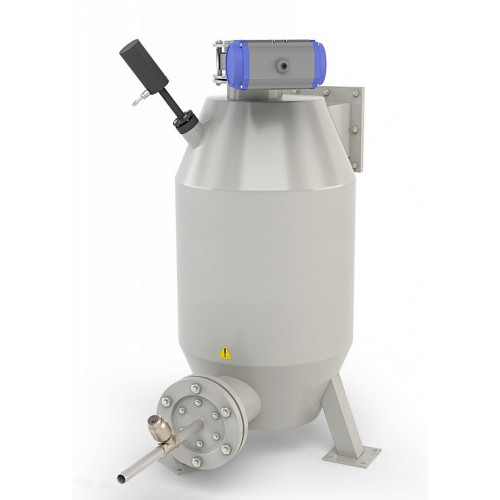

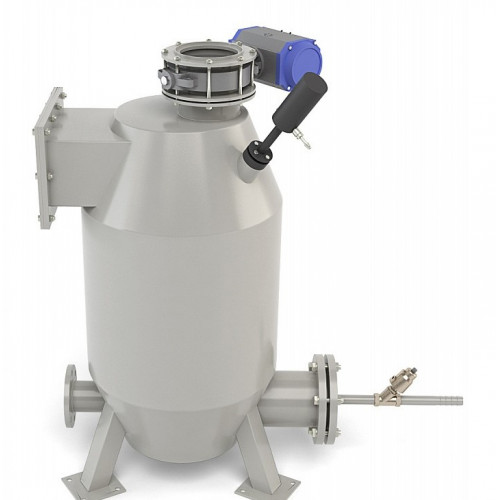

Пневмокамерный насос PKN 10
На складе
299900.00р.
- Краткое описание
Пневмокамерный насос PKN используется для загрузки-разгрузки и транспортировки легкосыпучих материалов с влажностью не более 1%, размером частиц от 0,01 до 4,5мм и насыпной плотностью до 2,5т/м³. Насос PKN 10 идеально подходит для транспортировки цемента, песка, гипса, мела, золы и др. Пневмокамерные насосы серии PKN используются на заводах по производству сухих строительных смесей, товарных бетонов, изделий ЖБИ, часто используются для перекачки цемента из железнодорожных вагонов типа Хоппер, загрузки автоцементовозов, внутренних складских перемещений и т.д.
|
Производительность, т/ч |
6 |
|

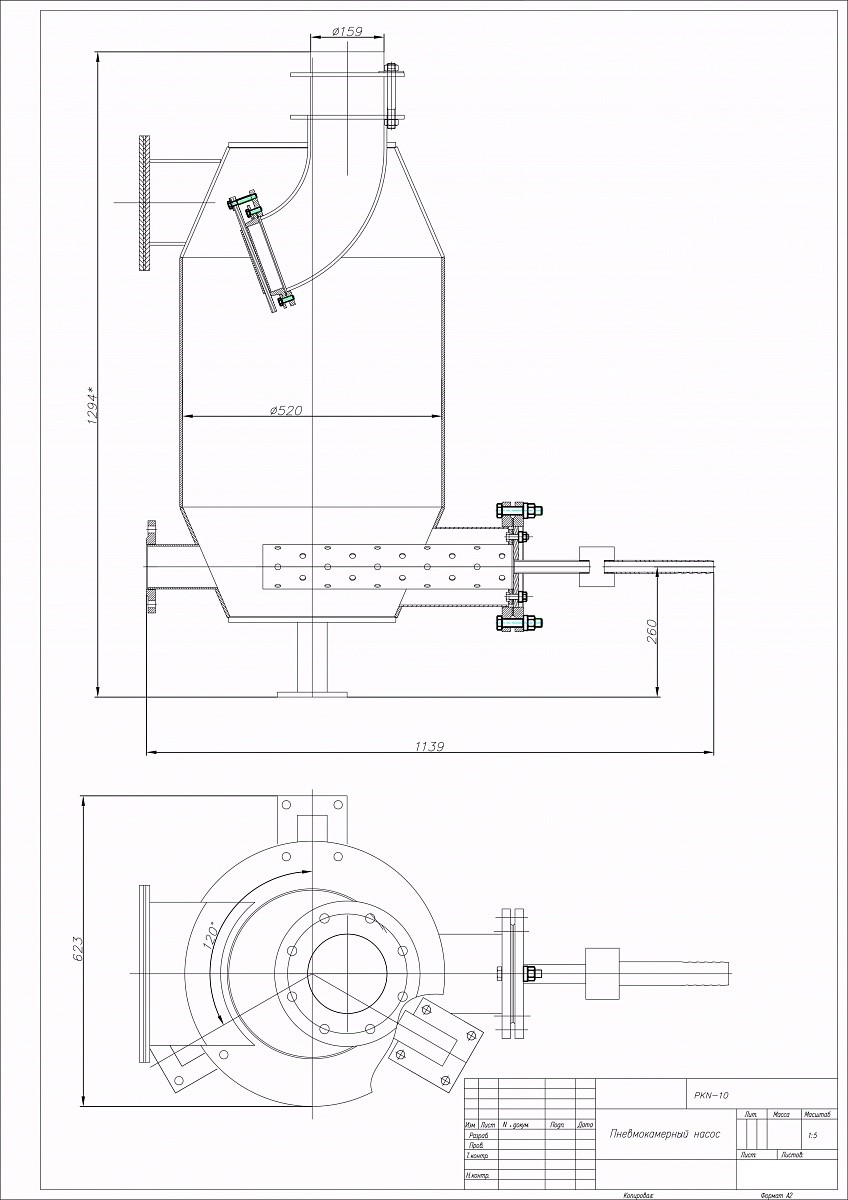

Габаритные
размеры (Д×Ш×В), мм |
1008×802×1283 |
|
Объем
приемной камеры насоса, л |
150 |
|
Условный
проход транспортного трубопровода, мм |
80-100 |
|
Высота
подачи, м |
до 30* |
|
Дальность
подачи, м |
до 150* |
|
Условный
проход клапана загрузки, мм |
100* |
|
Рабочее
давление в приемной камере, МПа |
до 0,6 |
|
Расход
сжатого воздуха, м³/мин |
до 10 |
|
Масса
изделия, кг |
˜90 |
|
Напряжение
питания, В |
380 |
* - параметры технологические расчетные, приведены для схемы транспортирования материала в "плотном слое", определяются расчетом в каждом конкретном случае для пневмотранспортной установки; в целом зависят от выбранной схемы пневмотранспортирования, давления воздуха, концентрации материала и длины трассы; на практике в каждом конкретном случае устанавливаются опытным путем;
** - диаметр условного прохода выгрузного патрубка выбирается покупателем при заказе изделия;
*** - параметры варьируются взаданных пределах в зависимости от концентрации материала, диаметра транспортной магистрали, схемы трассы транспортирования, высоты подъема и дальности подачи.
Устройство и принцип действия:
Пневмокамерный насос (монжус) PKN 10 работает в условиях пневмотранспортной
системы и является оборудованием циклического действия, принцип работы данного
агрегата можно разделить на 3 цикла:

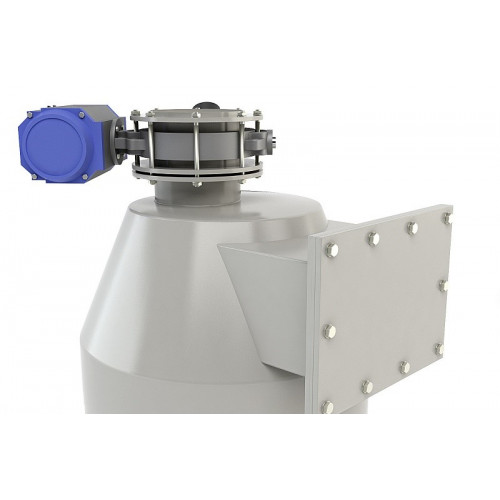

Загрузка – сыпучий материал через дисковую заслонку самотеком
поступает в емкость насоса.
В процессе заполнения камеры насоса материалом, управляющий сигнал
с верхнего датчика уровня, подается на электромагнитный клапан пневмопровода, и

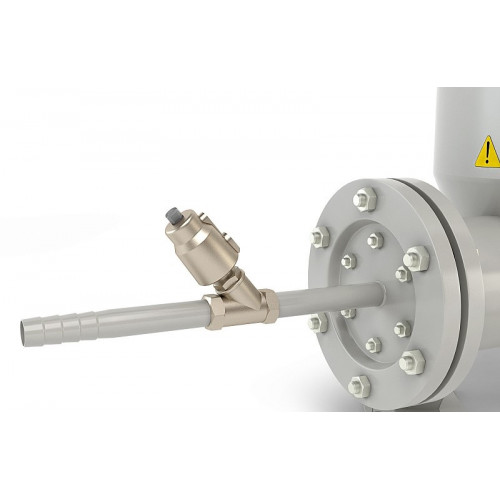

открывает его. В смесительную камеру насоса по трубопроводу поступает сжатый
воздух, при этом образуется однородная аэрированная смесь воздуха с материалом.
Полученная смесь, под воздействием сжатого воздуха поступает в трубопровод и перемещается в заданном направлении, например в силос, или бункер, где материал под действием собственной силы тяжести оседает вниз, а использованный сжатый воздух сбрасывается в атмосферу через систему фильтрации.
Неоспоримые преимущества
пневмокамерных насосов (монжус) серии PKN:
· Высокая надежность;
· Низкие расходы на техобслуживание;
· Возможность частичной производительности;
· Высота подачи материала до 30 м;
· Низкое энергопотребление;
· Наличие шкафа управления в стандартном комплекте поставки;
· Использование качественных комплектующих Европейских производителей.
Комплект поставки: пневмокамерный насос PKN 10 с предохранительными устройствами, запорная арматура, автоматизированный шкаф управления,руководство по эксплуатации, паспорт.
