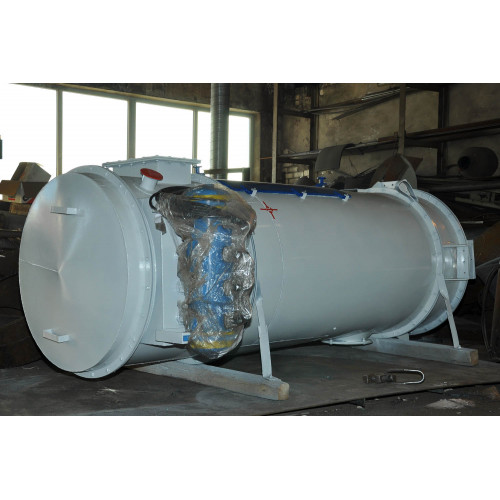

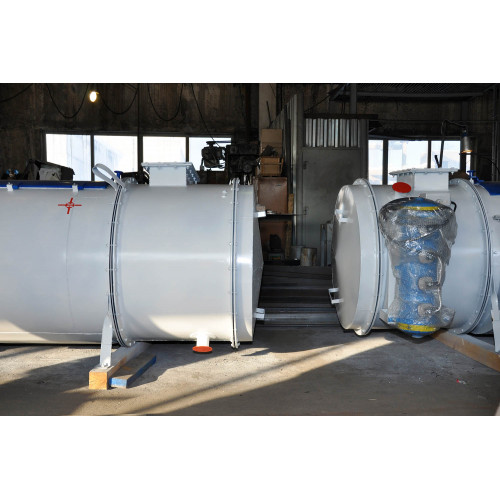

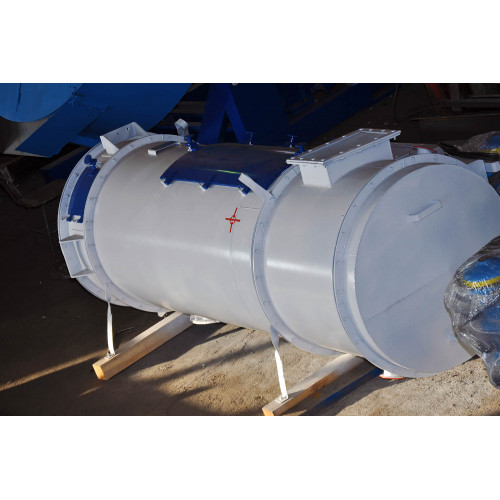

Фильтры рукавные РЦИЭУ с выносным встроенным ресивером Фильтр РЦИЭу с выносным ресивером (3 — 6 Атм) представляет собой аналог фильтра РЦИЭу. Отличие заключается в системе регенерации рукавов. Применение широкого диапазона фильтрующих материалов позволяет эффективно очищать воздух (газ) от любых видов пыли.
1. Применение фильтров РЦИЭУ с выносным встроенным ресивером
Фильтры рукавные циклонные с импульсной продувкой и электронным прибором управления типа с выносным ресиверомпредназначены для очистки запыленного воздуха и промышленных газов, пылеулавливания технологических продуктов (пыль, опилки, крошка).
Фильтры нашли широкое применение в различных отрослях промышленности для защиты окружающей среды от загрязнений, уменьшения потерь производимого продукта и создания нормальных условий труда в рабочих зонах в соответствии с требованиями ПДК: зерноперерабатывающей, кондитерской, мясомолочной, пивобезалкогольной, спиртовой, микробиологической, табачной, химической, нефтехимической, медицинской, металлургической, ткацкой, асбоцементной, добывающей, производстве ппищевых концентратов, строительных материалов и т.д.
2. Особенности

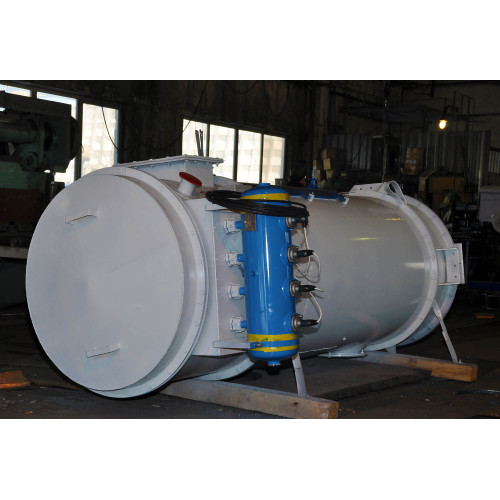

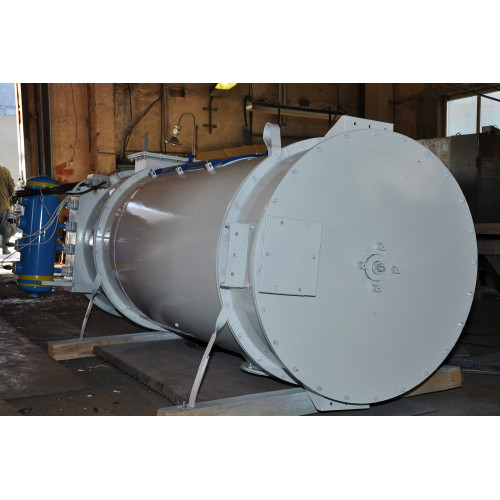

В систему регенерации входят: ресивер со встроенными в него поршневыми или мембранными клапанами, подводка сжатого воздуха на продувку рукавов, трубы Вентури, являющиеся эффективным инжектором сжатого воздуха, фильтр для сжатого воздуха со встроенным манометром, устанавливаемым непосредственно на ресивере. Сжатый воздух подается в ресивер от компрессора под давлением 3 – 6 Атм.
Скребок с лопастями внутри фильтров способствует лучшей выгрузке продукта, т.к. не происходит налипания продукта на стенки выгрузного устройства и не требуется установка пневмомолотка (что снижает уровень шума в помещении).
3. Преимущества
Данная система регенерации имеет ряд преимуществ:
Более высокая производительность и работоспособность. Это достигается тем, что конструкция клапанов встроенных в ресивер имеет специальный беспружинный затвор, который позволяет достичь высокого пикового давления и наибольшего расхода воздуха, требуемого для очистки фильтрующих рукавов;
Надежность в эксплуатации. Это обеспечивается высоким качеством изготовления клапанов. Поршень или мембрана (в зависимости от конструкции клапана) изготавливается из термопластичного эластера, гарантирующего долгий срок службы (не мене 1 млн. хлопков «на отказ») и широкий температурный диапазон;
Удобство эксплуатации. Достигается установкой ресивера снаружи аппарата, свободным доступом к клапанам, легкостью соединений между ресивером и аппаратом;
Низкий уровень шума. Это достигается за счет встроенных в клапана глушителей шума.
Технические характеристики рукавных фильтров РЦИЭУ с выносным встроенным ресивером
| Температура окружающей среды | от -35 оС до +40 оС |
| Температура очищаемого воздуха (газа) | от 0 до 150 оС |
| Относительная влажность среды | 75% |
| Эффективность очистки | 99,99% |
| Размеры фильтруемых частиц | от 5 до 250 мкм |
| Расход воздуха на продувку рукавов | 1-1.5 м3 на 1м2 фильтровальной поверхности в 1 час |
Таблица типоразмеров фильтров РЦИЭУ с выносным встроенным ресивером
| Условное обозначение | Расход воздуха, м3/мин | Площадь поверхности фильтрации | Кол-во рукавов | Габаритные размеры, мм
фильтр с конусом | Габаритные размеры, мм
фильтр с плоским днищем |
| РЦИЭУ 40.8-48 | 326,4 | 40,8 | 48 | 5412х2010х1788 | 3800х2010х1788 |
| РЦИЭУ 31.2-48 | 249,6 | 31,2 | 48 | 4812х2010х1788 | 3200х2010х1788 |
| РЦИЭУ 23.4-36 | 187,2 | 23,4 | 36 | 4622х1735х1507 | 3200х1735х1507 |
| РЦИЭУ 15.6-24 | 124,8 | 15,6 | 24 | 4312х1545х1280 | 3200х1545х1280 |
| РЦИЭУ 10.4-16 | 83,2 | 10,4 | 16 | 4122х1388х1154 | 3200х1388х1154 |
| РЦИЭУ 6.9-16 | 55,2 | 6,9 | 16 | 3522х1368х1168 | 2600х1368х1168 |
| РЦИЭУ 5.2-8 | 41,6 | 5,2 | 8 | 3505х1035х910 | 3200х1035х910 |
| РЦИЭУ 3.9-9 | 31,2 | 3,9 | 9 | 2380х1415х990 | - |
| РЦИЭУ 1,7-4 | 13,6 | 1,7 | 4 | 2230х1210х670 | - |
