Рукавные фильтры РЦИЭ

Фильтр рукавный циклонный РЦИЭ обладает преимуществом одновременного использования свойств циклона и фильтра. Эффект циклона снижает нагрузку на фильтрующий материал до 40% объема очищаемого воздуха (газа). Очищаемый воздух входит в корпус фильтра по касательной и закручивается по корпусу, тяжелые частицы оседают, а мелкие частицы улавливаются фильтрующими рукавами.
   Применение широкого диапазона фильтрующих материалов позволяет эффективно очищать воздух (газ) от любых видов пыли.

1. Рукавные фильтры РЦИЭ с конусом

   Фильтр рукавный циклонный с выносным устройством импульсной продувки и электронным прибором управления представляет собой цилиндрический аппарат с коническим днищем.

   Цилиндрическая часть разделена на две камеры - камеру чистого воздуха и корпус (камера запыленного воздуха).

2. Рукавные фильтры РЦИРЭ с конусом и разгрузителем

   Фильтр рукавный циклонный с выносным устройством импульсной продувки, разгрузителем, электронным прибором управления представляет собой цилиндрический аппарат с коническим днищем.

   Фильтр РЦИРЭм отличается от фильтра РЦИЭм конструкцией устройства импульсной продувки и камеры чистого газа.

3. Рукавные фильтры РЦИЭ с выносным ресивером на 3-6 Атм.

   Фильтры рукавные циклонные с выносным устройством импульсной продувки и электронным прибором управления представляют собой цилиндрические аппараты с коническим днищем или плоским днищем.

   Цилиндрическая часть разделена на две камеры - камеру чистого воздуха и корпус (камера запыленного воздуха). К камере чистого воздуха крепится выносной ресивер со встроенными клапанами.
Фильтр РЦИЭм с выносным ресивером представляет собой аналог фильтра РЦИЭм.

   Отличие заключается в системе регенерации рукавов. В систему регенерации входят: ресивер со встроенными в него поршневыми или мембранными клапанами, подводка сжатого воздуха на продувку рукавов, трубы Вентури, являющиеся эффективным инжектором сжатого воздуха, фильтр для сжатого воздуха со встроенным манометром, устанавливаемым непосредственно на ресивере. Сжатый воздух подается в ресивер от компрессора под давлением 3 – 6 Атм.

   Данная система регенерации имеет ряд преимуществ:

• Более высокая производительность и работоспособность.
  Это достигается тем, что конструкция клапанов встроенных в ресивер имеет специальный беспружинный затвор, который позволяет достичь высокого пикового давления и наибольшего расхода воздуха, требуемого для очистки фильтрующих рукавов;

• Надежность в эксплуатации.
  Это обеспечивается высоким качеством изготовления клапанов. Поршень или мембрана (в зависимости от конструкции клапана) изготавливается из термопластичного эластера, гарантирующего долгий срок службы (не мене 1 млн. хлопков «на отказ») и широкий температурный диапазон.

• Удобство эксплуатации.
  Достигается установкой ресивера снаружи аппарата, свободным доступом к клапанам, легкостью соединений между ресивером и аппаратом.

• Низкий уровень шума.
  Это достигается за счет встроенных в клапана глушителей шума.



4. Рукавные фильтры РЦИЭК (коррозионностойкие)

   Фильтры могут быть выполнены в коррозионностойком исполнении.

5. Рукавные фильтры РЦИЭ с плоским днищем

   Фильтр рукавный циклонный с выносным устройством импульсной продувки и электронным прибором управления представляет собой цилиндрический аппарат с плоским днищем. Цилиндрическая часть разделена на две камеры - камеру чистого воздуха и корпус (камера запыленного воздуха). Привод скребка плоского днища с принудительной выгрузкой устанавливается с самостоятельным мотор-редуктором, предназначенным для приведения в движение лопастей выгрузного устройства.

6. Рукавные фильтры РЦИЭ локальные

   Фильтр рукавный с импульсной продувкой и электронным прибором управления, локальный. Фильтр разделен перегородкой на две камеры - камеру чистого воздуха и камеру запыленного воздуха. К камере чистого воздуха крепится выносной ресивер со встроенными клапанами.

   Локальные фильтры, изготавливаются как круглой, так и квадратной формы, без днища и без бокового тангенциального (улиткой) входа воздуха. Данные фильтры с успехом используются на силосах, конвейерах, бункерах, пневмотранспорте, дробилках, дозаторах и т.д.

   Фильтры квадратной формы изготавливаются в двух исполнениях: для вертикального монтажа и для горизонтального монтажа. Во всех исполнениях локальных фильтров, на крышке фильтра, устанавливается вентилятор высокого или среднего давления. Фильтры квадратной формы содержат плоские фильтрующие элементы, делающие фильтр более компактным и производительным.

   Регенерация во всех локальных фильтрах производится коротким импульсом сжатого воздуха, поступающего на продувку из ресивера со встроенными в него клапанами под управлением контроллера рукавного фильтра.

   Размеры и производительность фильтров могут изменяться в соответствии с производственной необходимостью заказчика.

Технические характеристики рукавных фильтров РЦИЭ

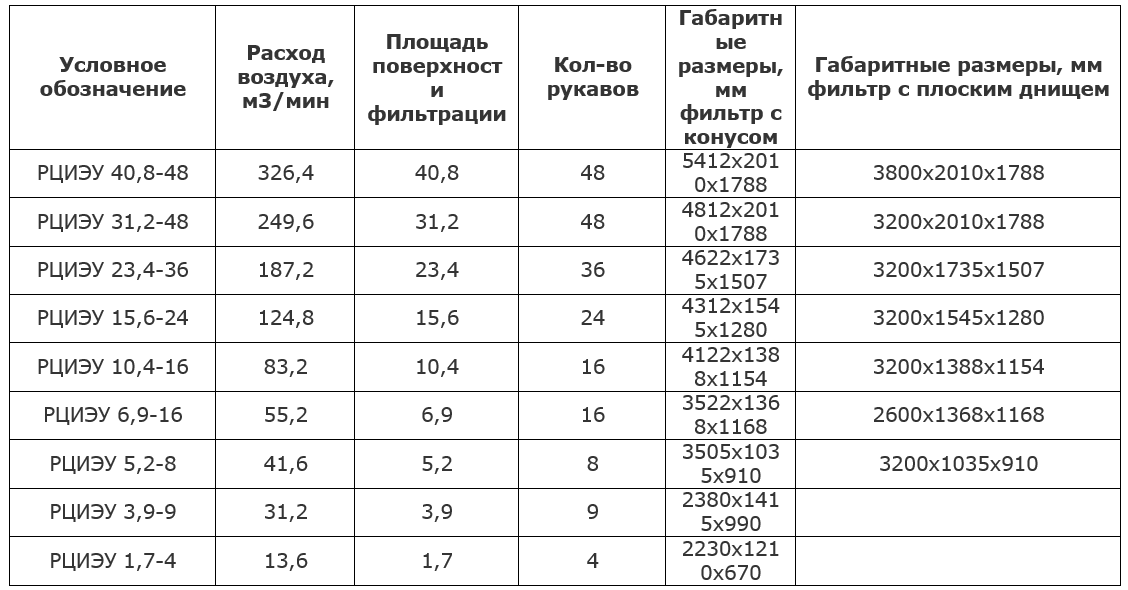

Таблица типоразмеров фильтров РЦИЭ, РЦИРЭ
