Трансформаторные подстанции

   Компания «Авалон-М» предлагает услуги по проектированию, поставке и вводу в эксплуатацию комплектных трансформаторных подстанций (КТП) 6(10)кВ и блочных комплектных трансформаторных подстанций (БКТП) 6(10)кВ.


Комплектные трансформаторные подстанции (КТП)

   КТП - электротехническое устройство напряжением 6(10) кВ, мощностью 25-2500 кВА, служащее для приема, преобразования и распределения электроэнергии трехфазного переменного тока и состоящее из:

  • устройства со стороны высшего напряжения (УВН),
  • трансформатора (трансформаторов),
  • распределительного устройства со стороны низшего напряжения (РУНН)
  • силовых шинопроводов (соединение между узлами),поставляемых в собранном или подготовленном для сборки виде;
  • • автоматизированной системы мониторинга.



ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Наименование параметра Значение
Мощность силового трансформатора. кВа 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600
Номинальное напряжение на стороне ВН, кВ 6; 10
Номинальное напряжение на стороне НН, кВ 0,4
Номинальный ток сборных шин на стороне ВН, А 630
Номинальный ток сборных шин на стороне НН, А 1250; 1600; 2500; 3200
Ток термической стойкости сборных шин на стороне ВН,кА/1с 16; 20
Климатическое исполнение по ГОСТу 15150 У1
Степень защиты по ГОСТу 14254 IP23
Сейсмичность района сооружения, баллов по шкале МСК-64 До 9
Высота над уровнем моря, м До 3000
Срок службы, лет Не менее 25


   Трансформаторные подстанции общепромышленного назначения предназначены для понижения или повышения напряжения и распределения электроэнергии по линиям электропередач (кабельным либо воздушным).

   Комплектная трансформаторная подстанция состоит из одного или нескольких силовых трансформаторов, выключателей, реле, контрольно-измерительной аппаратуры и распределительного устройства.

   По типу конструкции различают КТП внешней и внутренней установки, по числу трансформаторов – одно или двух трансформаторные.

   Для систем электроснабжения предприятий применяют комплектные трансформаторные подстанции КТП–400...1000/10/0,4 У1 в одно- или двухтрансформаторном исполнении для наружной установки. Они рассчитаны на эксплуатацию при температурах от –40°С до +40°С, поэтому распределительное устройство со стороны низшего напряжения выполняется в защищенном исполнении.

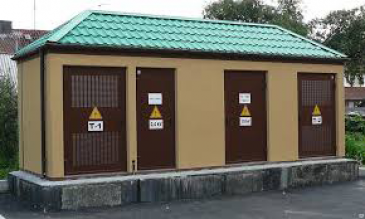

Пример исполнения КТП

Конструктивные особенности:

  • Возможны различные исполнения вводов КТП - кабель-кабель; воздух-кабель; кабель-воздух.
  • Металлический каркас подстанции обшит панелям-утеплителями типа "сэндвич" толщиной 50 (80, 100 и 120) мм, что позволяет эксплуатировать КТП в районах с холодным климатом.
  • В блоке РУВН устанавливаются камеры КСО серий КСО-301 М или КСО-298.
  • В блоке РУНН устанавливаются панели распределительных щитов серии ЩО-70.
  • Средняя наработка на отказ - 100 000 часов.
  • Среднее время восстановления работоспособности с помощью изделий из состава ЗИП - 1 час.


                                 Габаритные размеры 2КТП                                                                           Схема электрическая принципиальная (с вакуумными выключателями)





КСО - камера одностороннего обслуживания;
Т- трансформатор силовой 6(10) кВ;
КРМ - конденсаторная установка;
ЩО-70 - панель распределительных щитов;
ОПС - охранно-пожарная сигнализация;
ЩСН - щит собственных нужд.

Q1-Q5 Выключатель вакуумный PV Вольтметр
TA Трансформатор тока PIK Счетчик
QS1-QS12 Разъединитель РВЗ 1QF-3QF Выключатель автоматический
TV1, TV2 Трансформатор напряжения QF1-QF8 Выключатель автоматический
T1, T2 Трансформатор силовой S3, S4 Разъединитель
S1, S2 Разъединитель SF1 Выключатель автоматический
TA1-TA4 Трансформатор тока KM Пускатель магнитный
PA Амперметр BL Фотореле
